LED照明灯



    LED照明灯,采用4颗1W高亮LED,加KIS-3R33稳压模块组成,宽电源输入,5V--24V均可使用。加上2块限制电脑散热器,保证LED长时间使用而不会烧毁。





LED照明灯

采用4颗1W大功率暖白LED



LED高亮照明灯

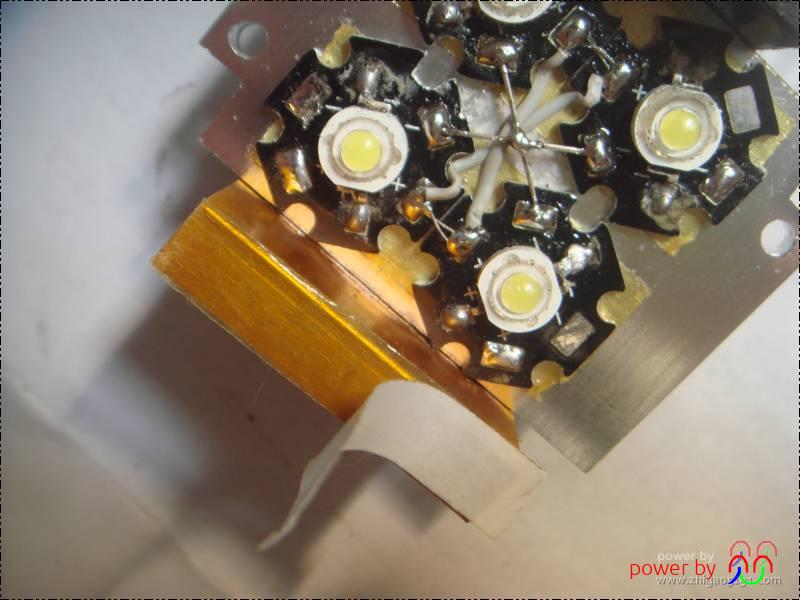

LED使用双面胶固定在散热器上,4颗LED采用并联连接



4 1W LED照明灯

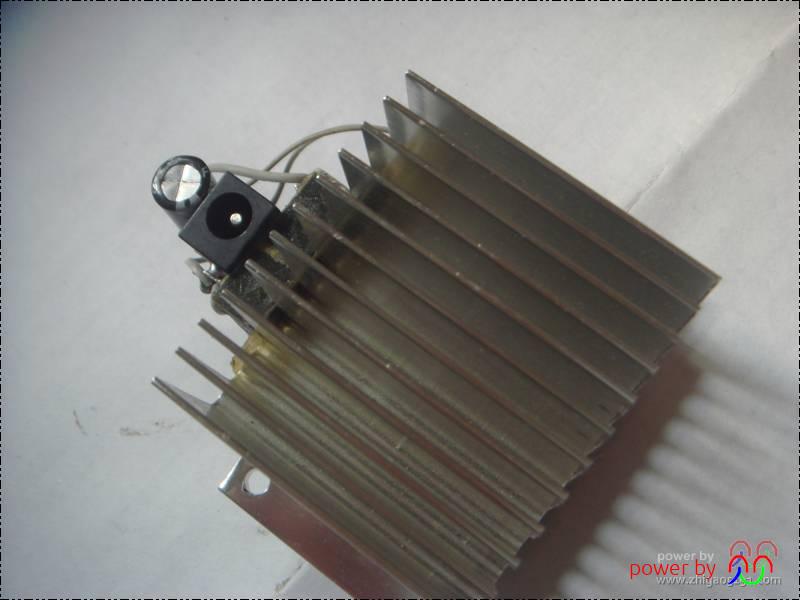

散热器背面以及散热器顶部的电源接口



LED照明灯

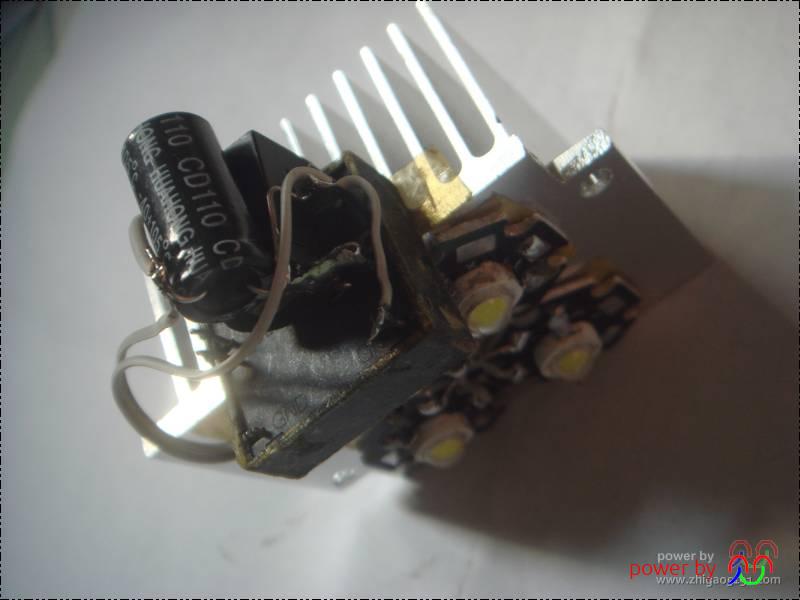

顶端的KIS-3R33模块及电源插座



LED照明灯

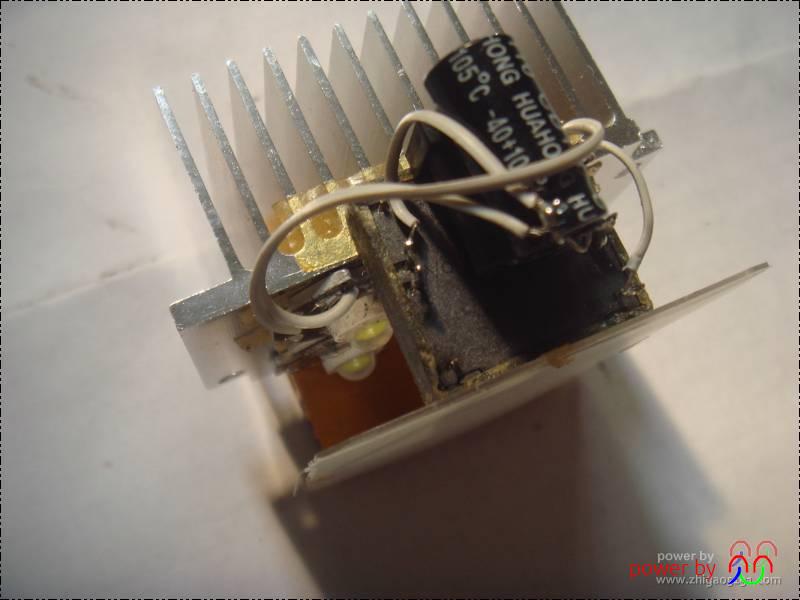

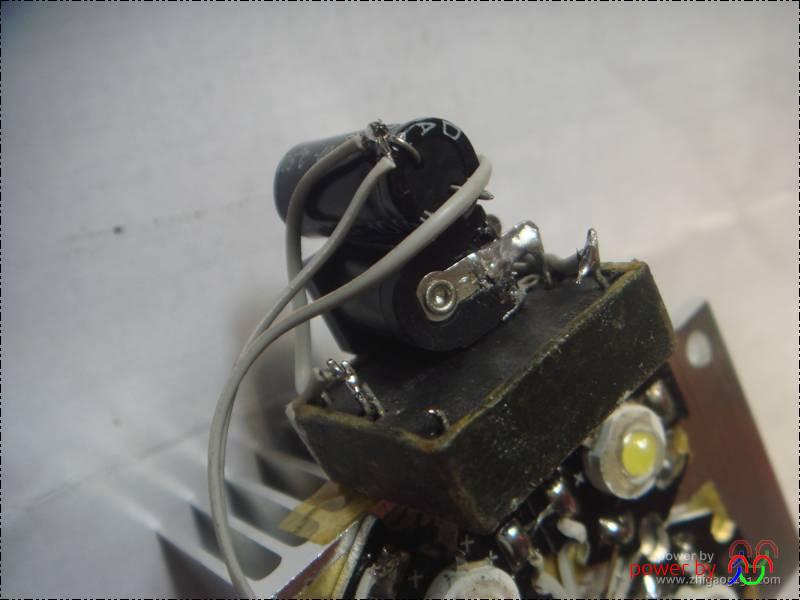

电源插座加滤波电容固定于KIS-3R33模块上



LED照明灯

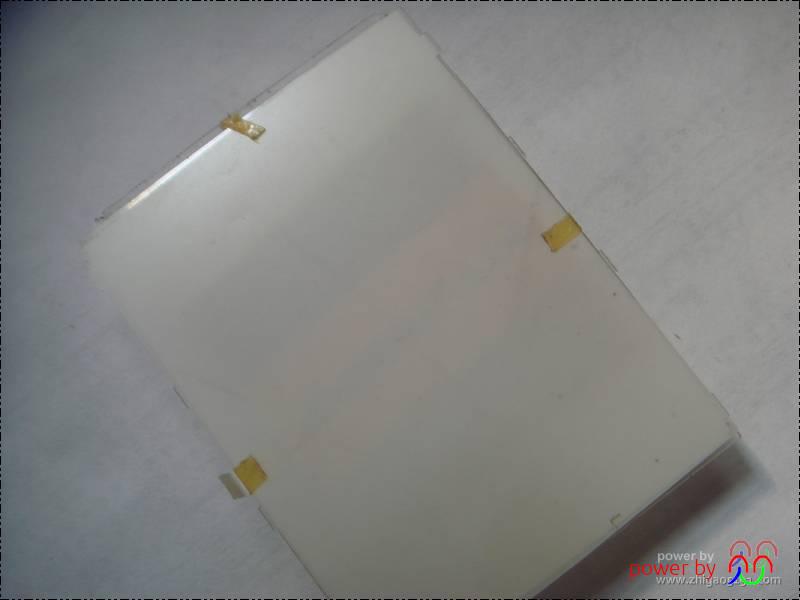

废旧手机液晶显示屏的背光组件(去除LED)



LED照明灯

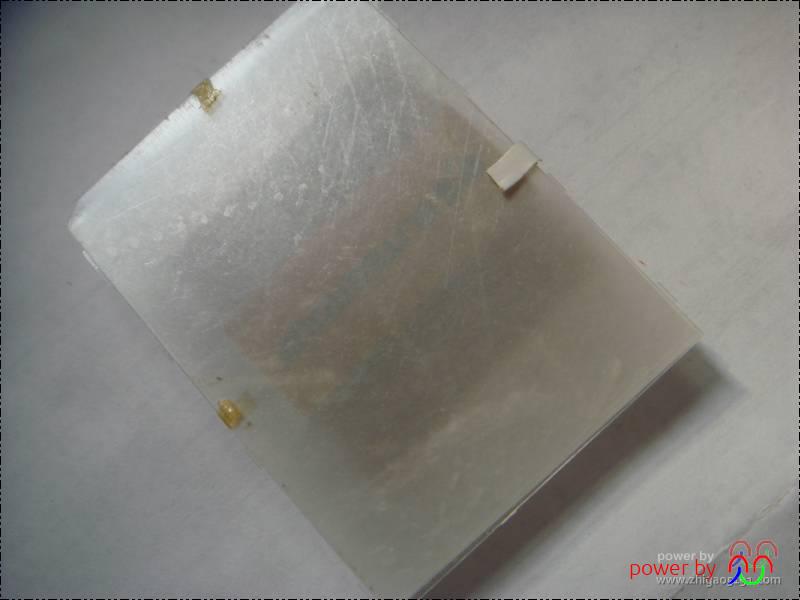

背光组件另一面



LED照明灯

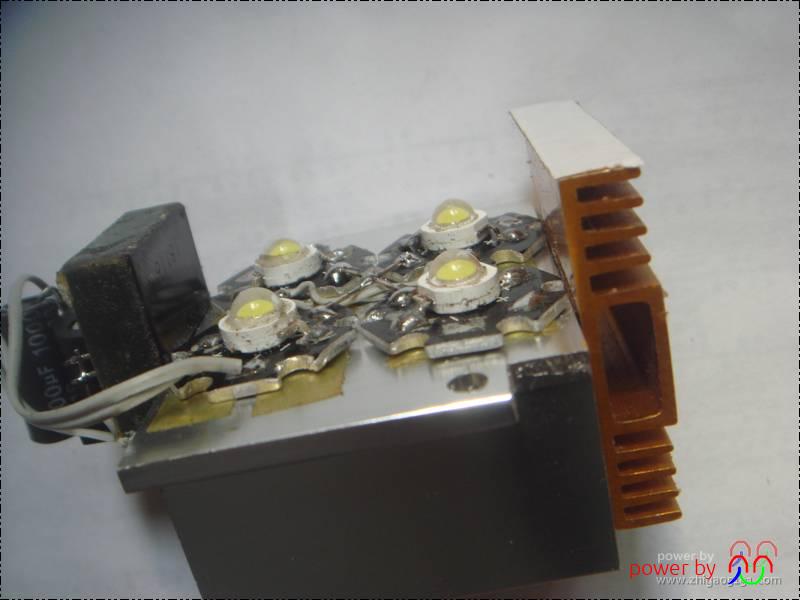

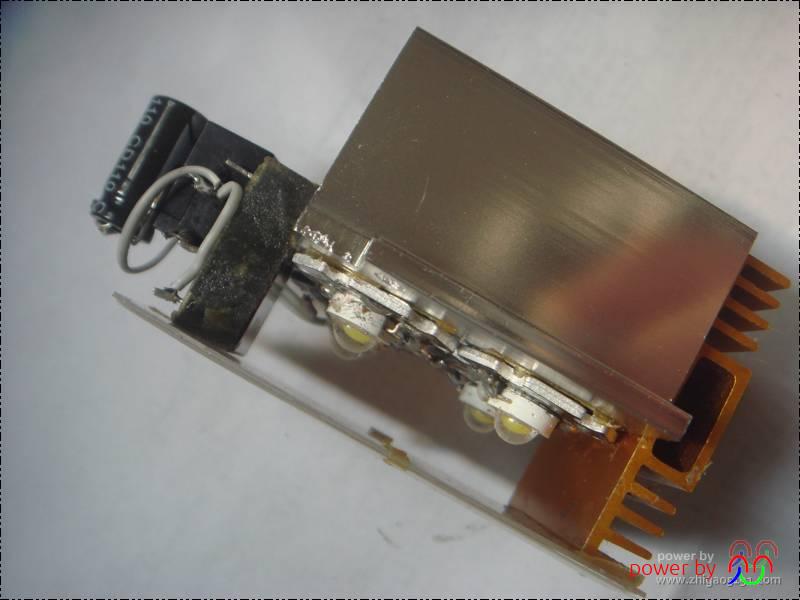

侧视图,大散热器底部粘贴小散热器,用于固定背光组件



LED照明灯

依旧采用高粘性双面胶粘贴背光组件



LED照明灯

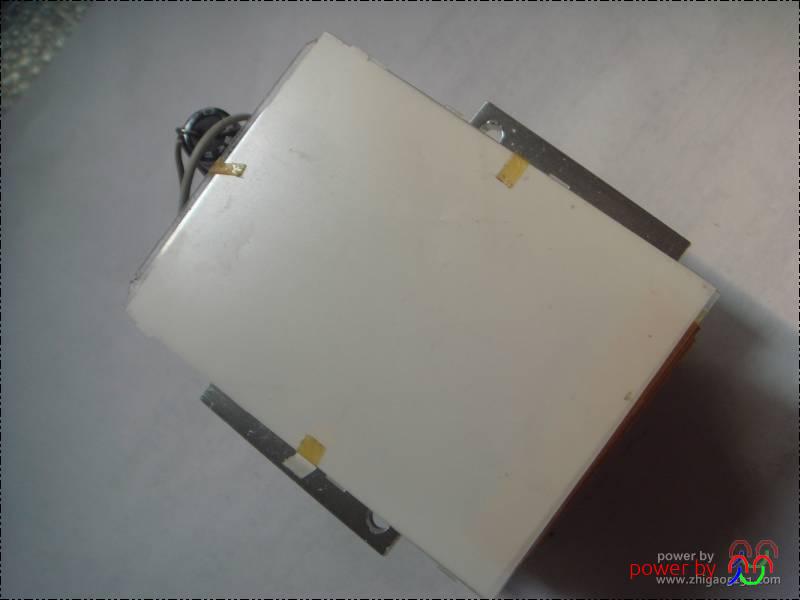

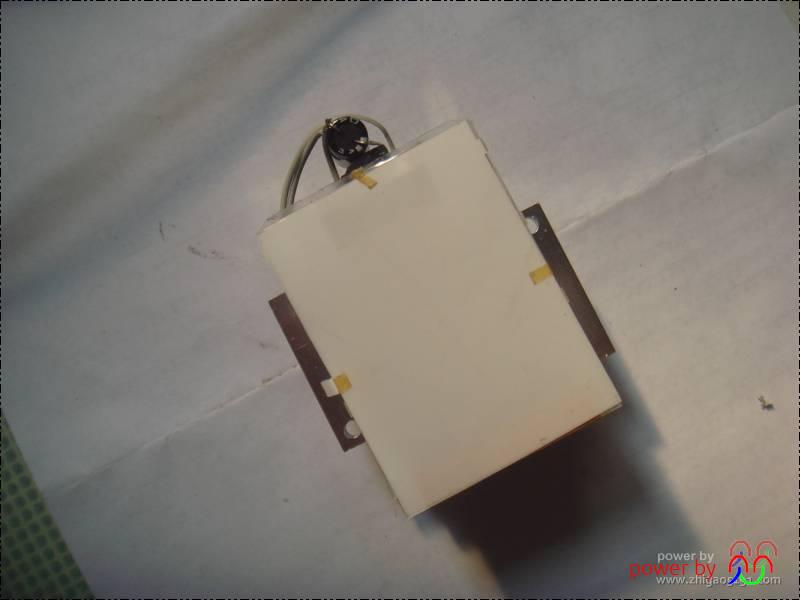

固定好背光组件的样子



LED照明灯

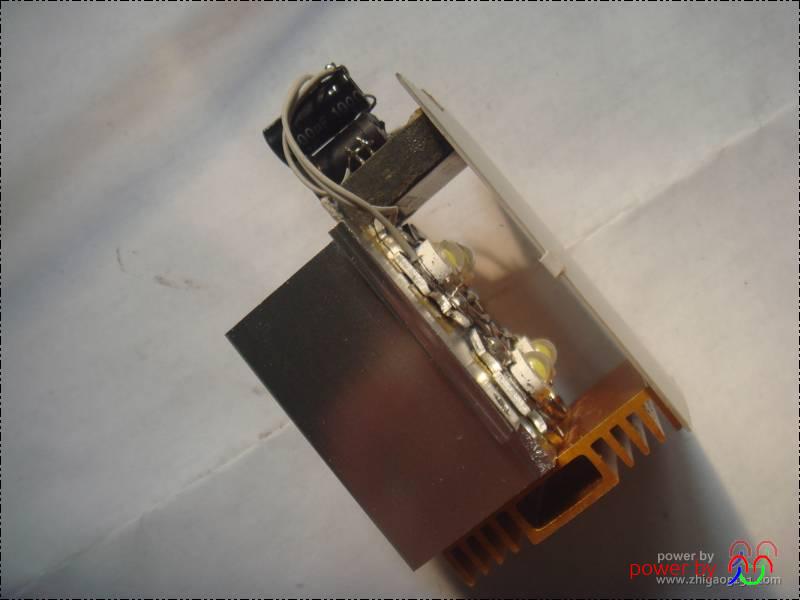

侧视

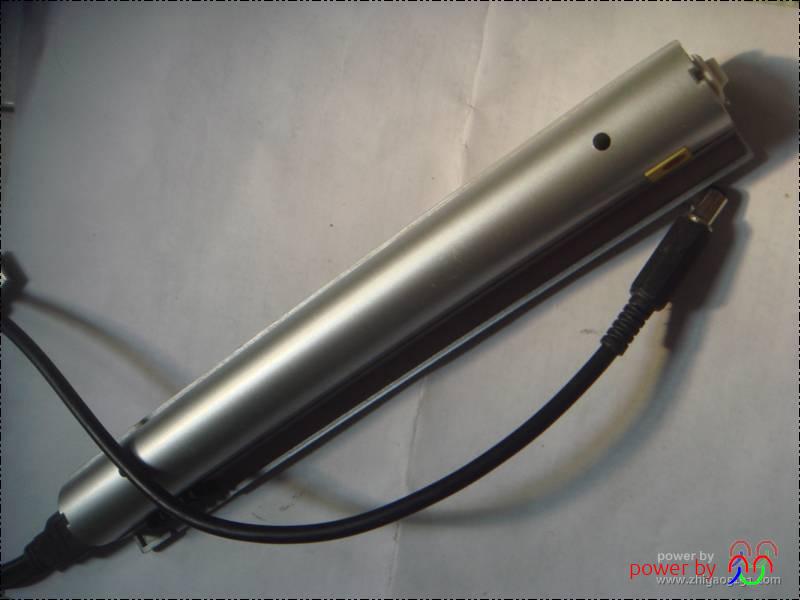

自制小直棍移动电源,用以提供LED灯电力

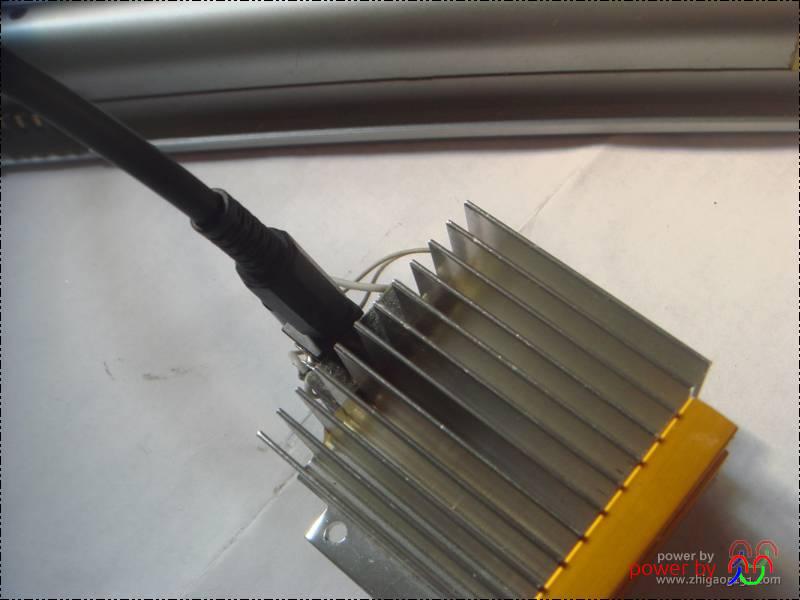

插上电源线的样子

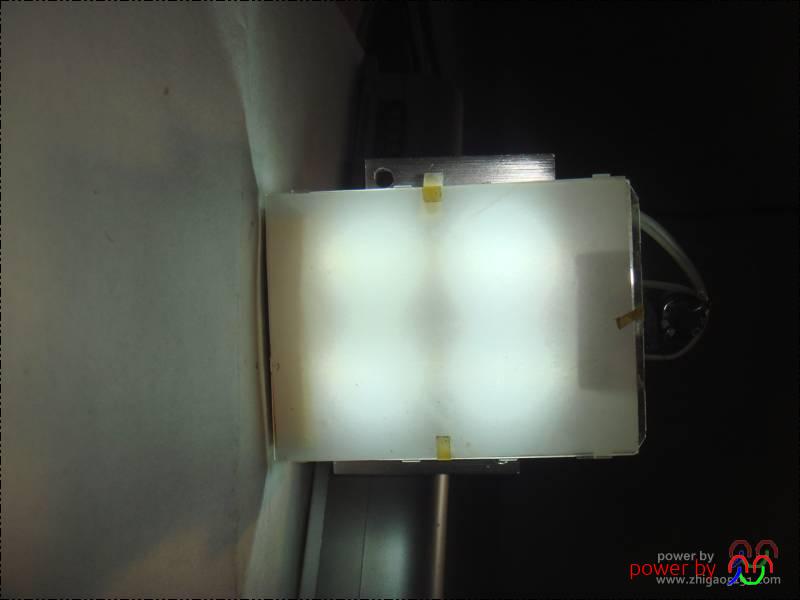

点亮效果,在背光组件的匀光下,高亮LED发出的光线不是那么的刺眼了
