diy 迷你LED 日光灯管





     得一迷你LED日光灯管套件，和一些3528 白光LED，抽空DIY一根迷你LED日光灯



上DIY 过程

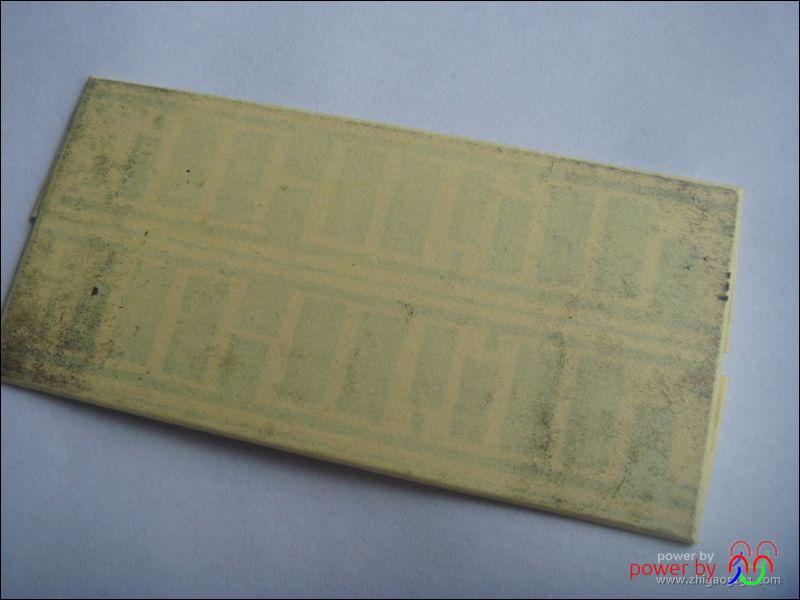

打印在不干胶上的PCB




PCB，单面0.8mm玻纤板




PCB打印图纸

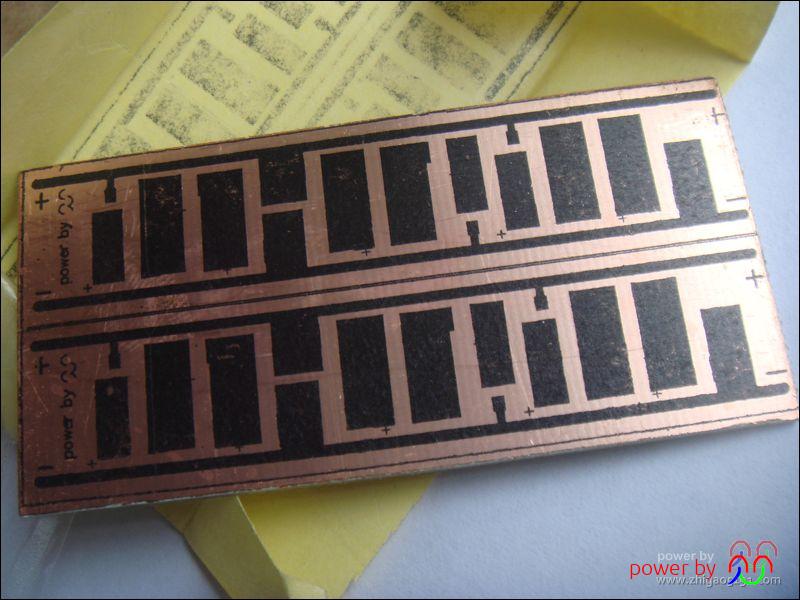

熨斗烫好的PCB

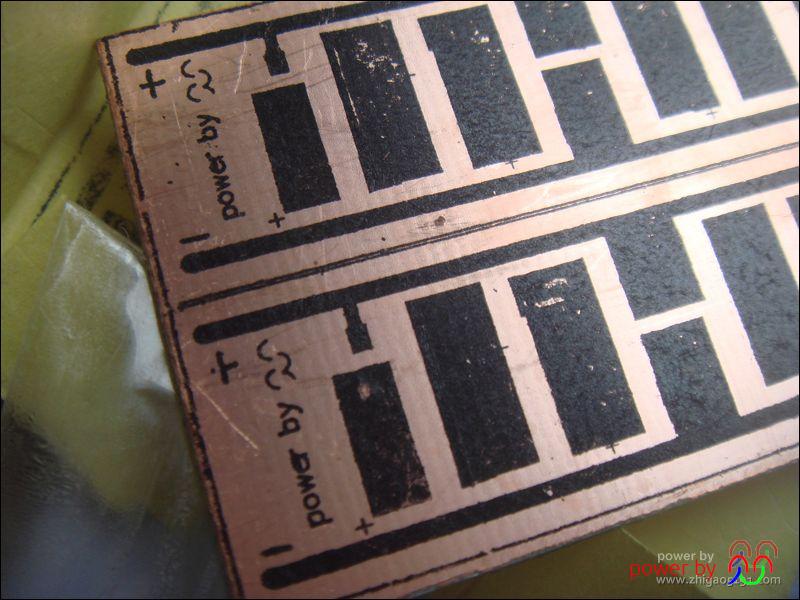

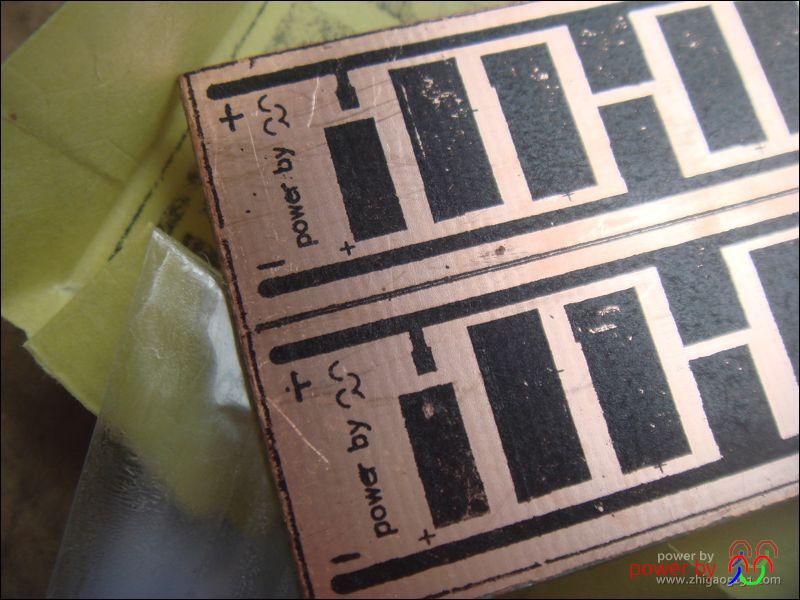

揭开转印纸，效果还不错




有些地方漏粉

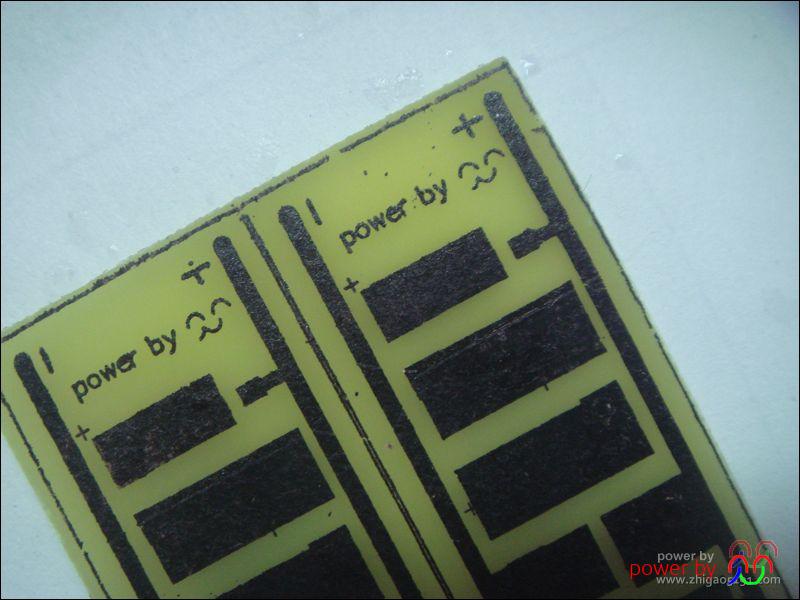

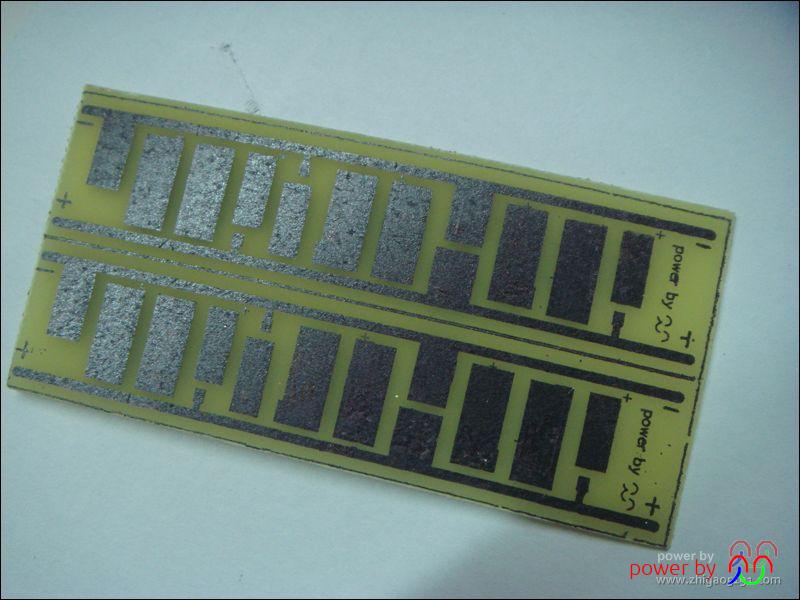

腐蚀好的PCB，使用的是环保腐蚀液

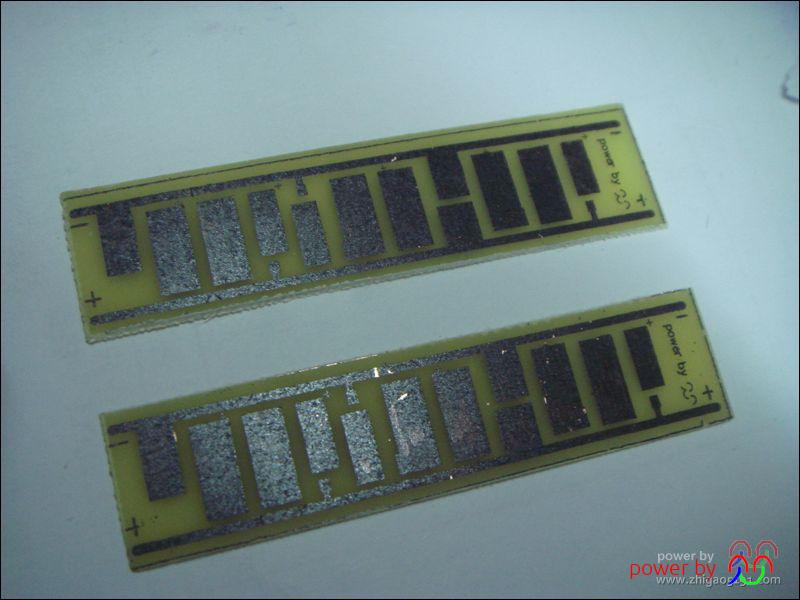

边缘不是很整齐，不过够用了

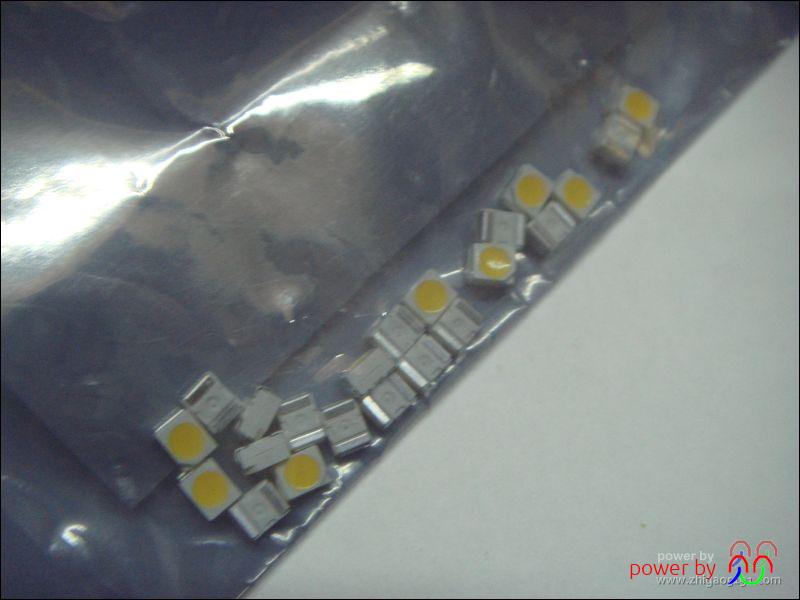

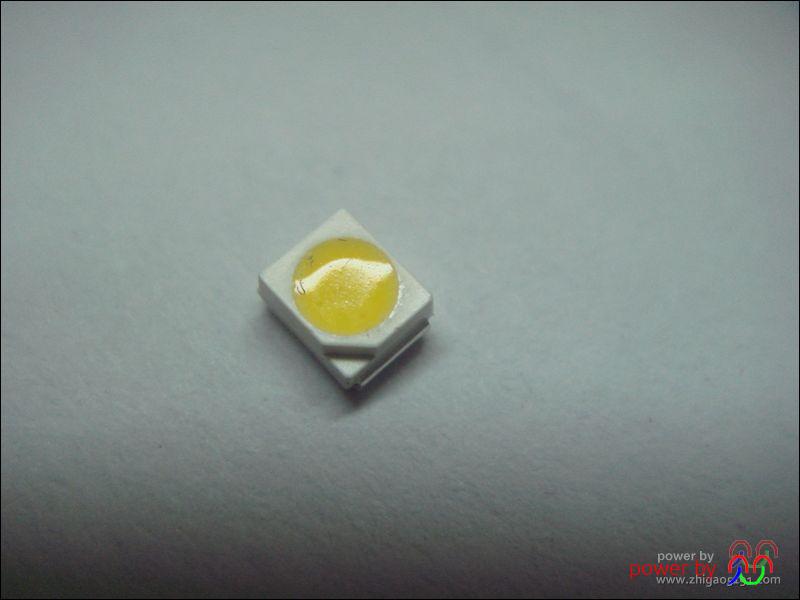

3528白光LED,是暖白的




3528LED




切开PCB

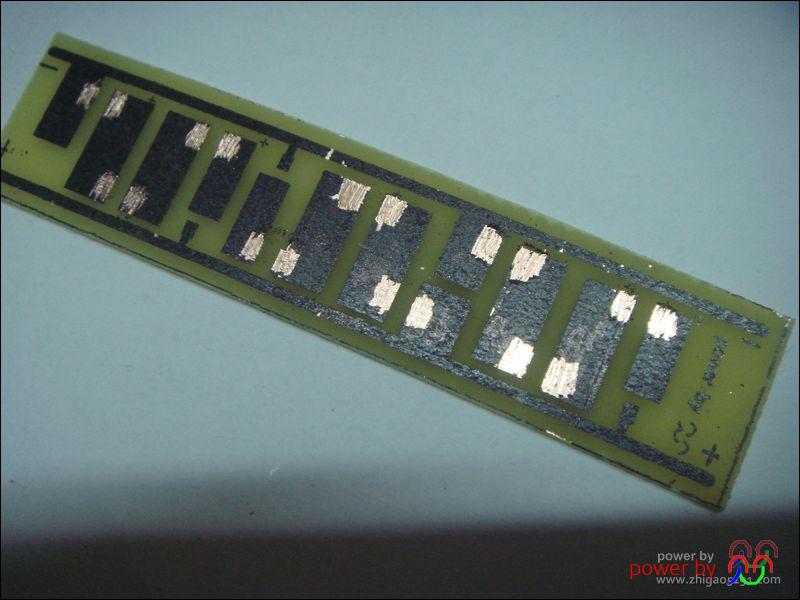

挂掉LED焊盘部分的碳粉

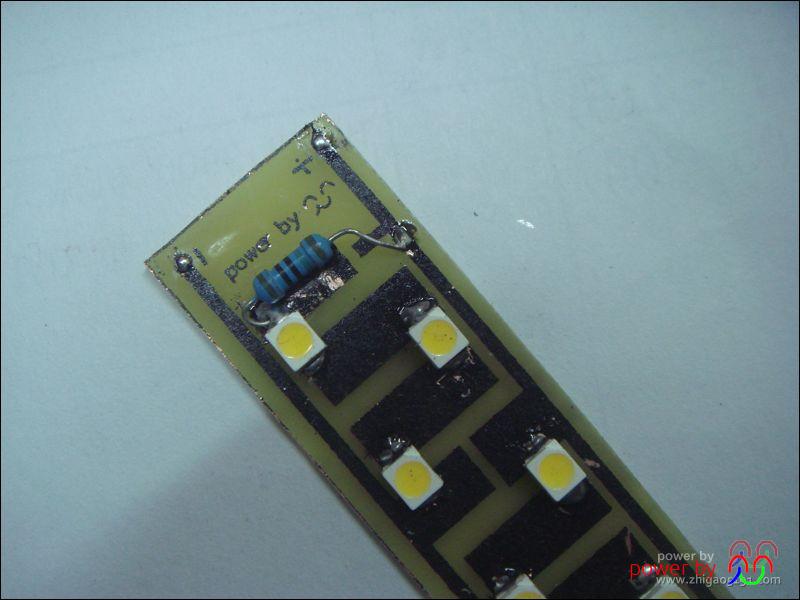

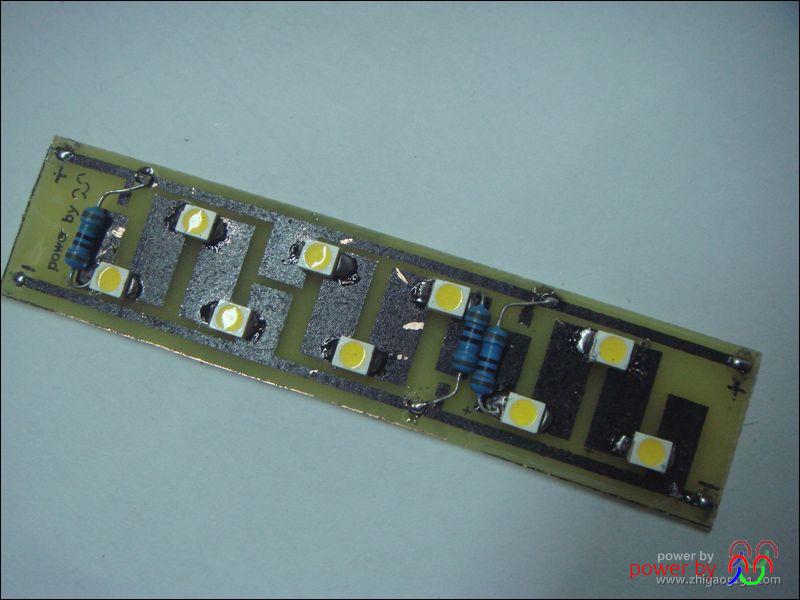

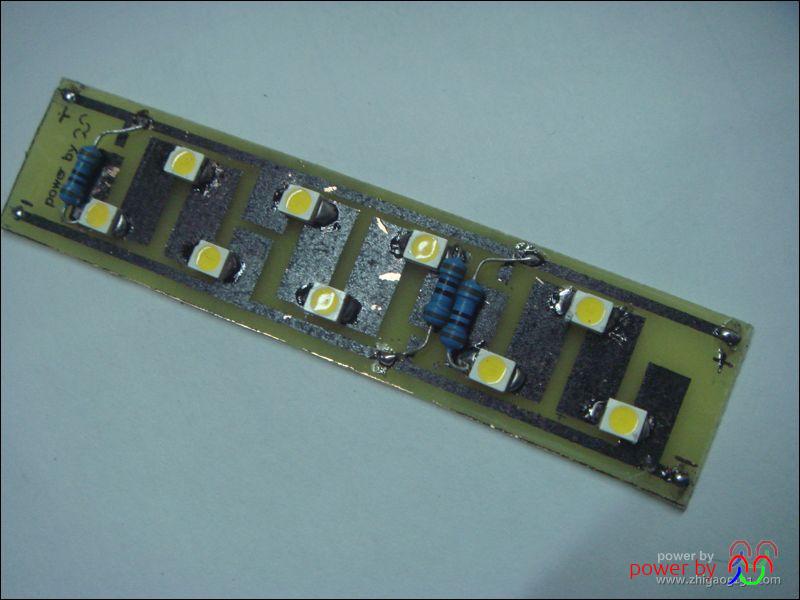

焊接好的PCB，设计使用贴片限流电阻，没找到合适的，就拆了直插电阻




换个角度

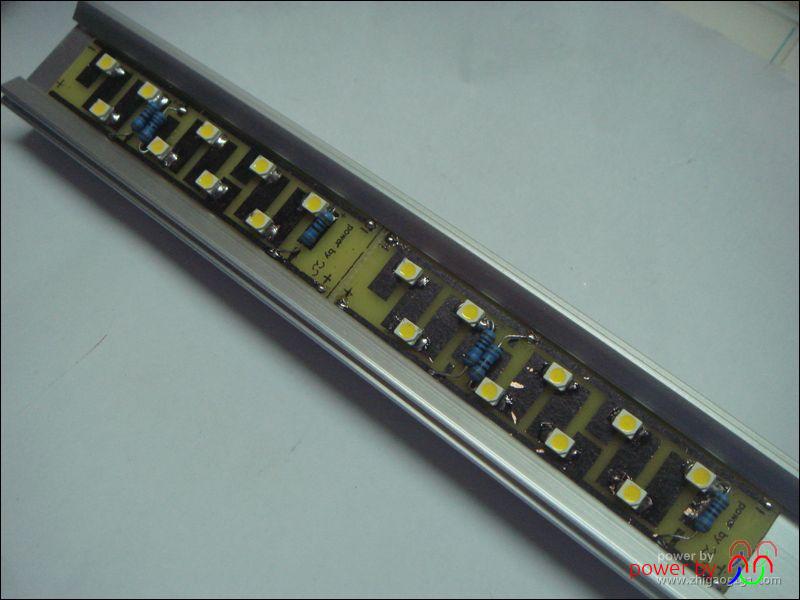

两条焊好的灯条，装到套件上刚好

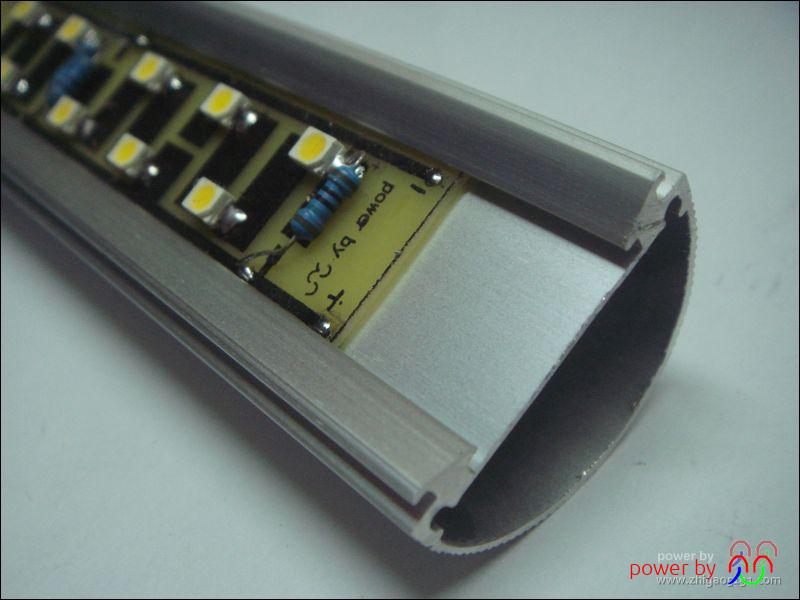

两边留出堵头的位置

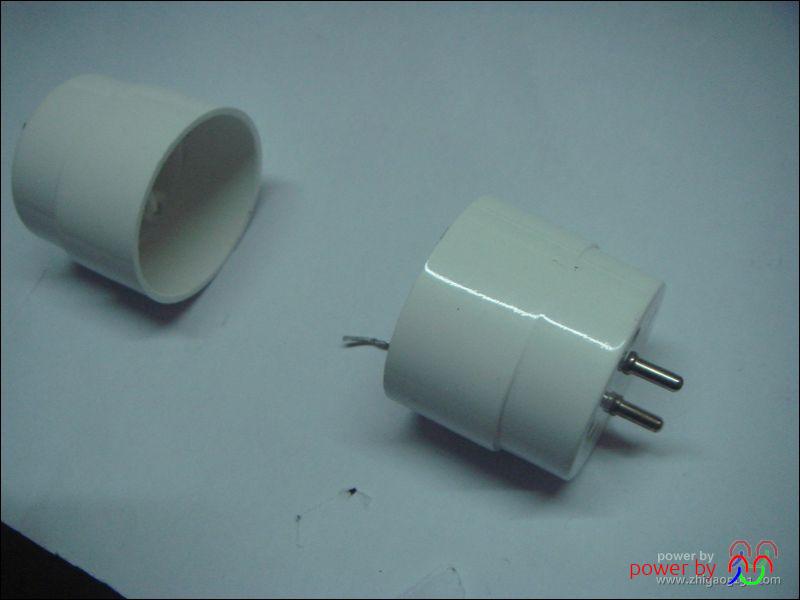

套件上的堵头，做工还不错

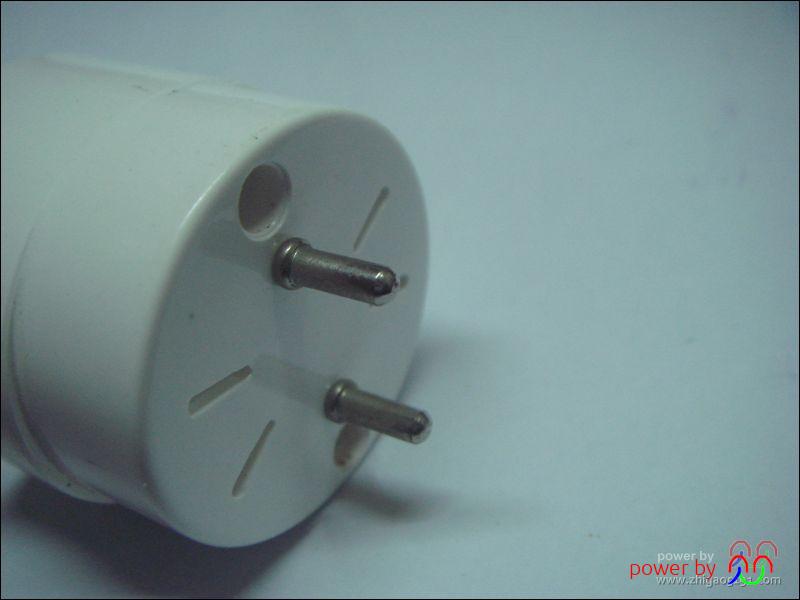

堵头特写，还设计图有散热孔

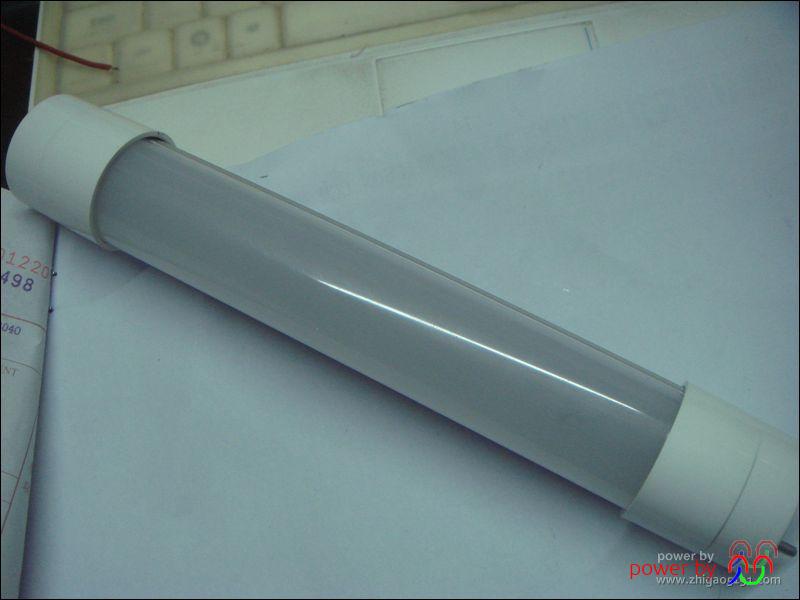

 成品的样子

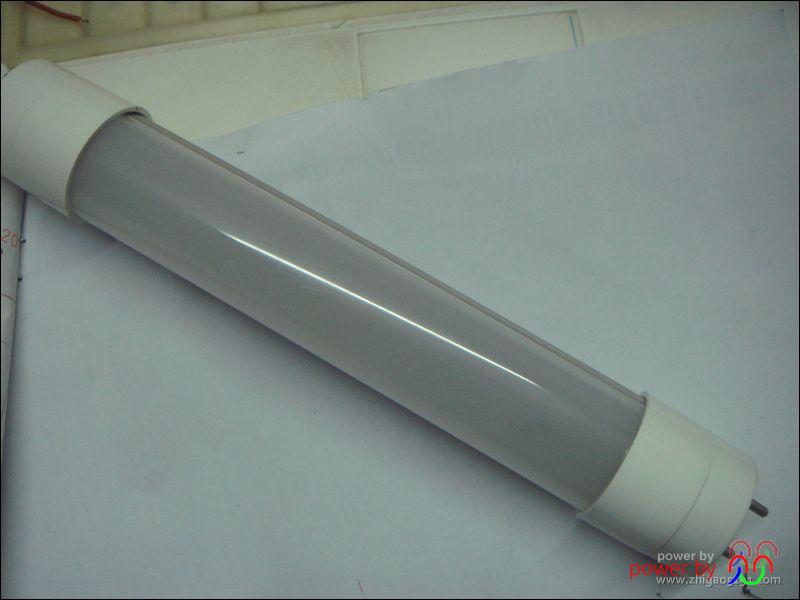

换个角度

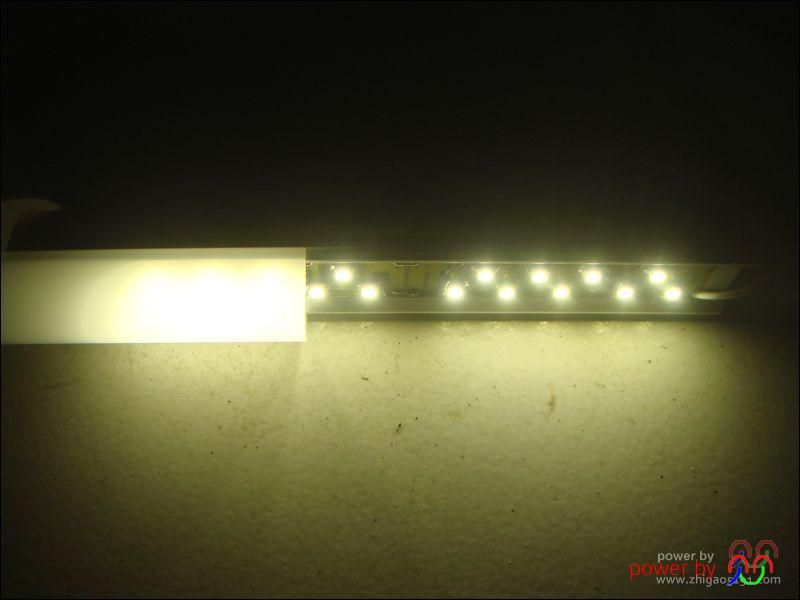

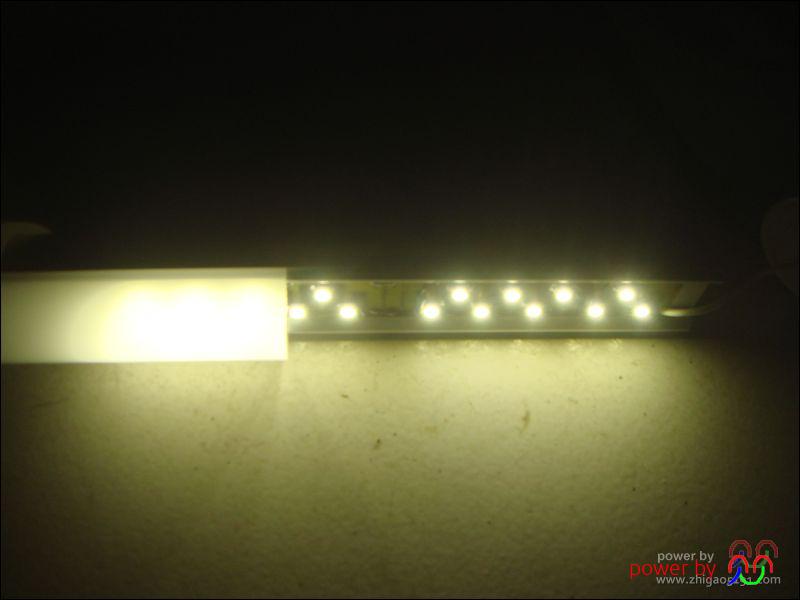

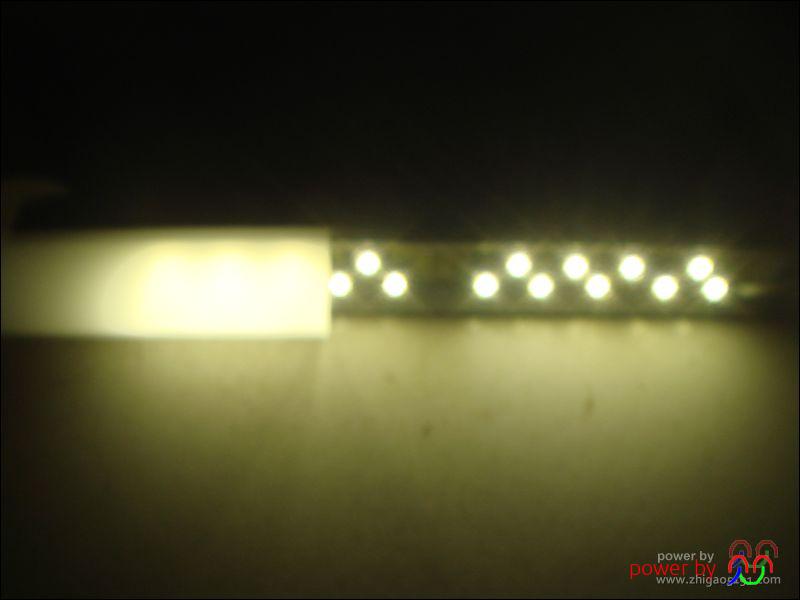

点亮，很明显的暖白
